اتوماسیون شبکه های هوایی و زمینی(RTU)





 بدون شک در یک شبکه بزرگ همواره پارامتر هایی از جمله قابلیت اطمینان[1]، در دسترس بودن[2]، ایمنی[3]، تعمیر پذیری[4] و تست پذیری[5] نقش به سزایی در کاهش هزینه و بالا بردن کارایی آن شبکه دارد. از اینرو کنترل و پایش از راه دور شبکه توزیع برق[6]، یکی از کم هزینه ترین و تنها راه حل برای بالا بردن کارایی و سطح کیفی آن شبکه می acheter viagra باشد.

بنابراین RTU-K100 امکان کنترل، پایش و اندازه گیری از راه دور پارامترهای ادوات شبکه توزیع را فراهم  می کند. برای مثال با تجهیز کردن شبکه توزیع به RTU-K100 می توان تمامی کلید های شبکه توزیع را از راه  دور (مرکز کنترل اسکادا[7]) کنترل، پایش و اندازه گیری کرد.





ویژگی های کلیدی RTU-K100

         بهره برداری از طراحی ماژولار

      امکان تجهیز کردن آسان ویژگی درخواستی، از طریق نصب کارت مورد نظر

     تعمیر پذیری آسان و سریع با تعویض کارت آسیب دیده

     تشخیص و تعیین مکان خطا به صورت خودکار برای اجزای داخلی RTU

  • حافظه با حجم بالا جهت ثبت خطا ها مربوط به RTU و کلید متصل به آن ( تا سقف 8192 خطا )
  • کیله تنظیمات به صورت دستی و از راه دور
  • اعلام خطای تشخیص داده شده و تعیین مکان خطا از طریق SMS برای کلید ها و RTU های کل شبکه
  • تست خودکار
  • نمایش وضعیت و پارامتر های کلیدهای شبکه به صورت آنلاین
  • کنترل کلیدهای شبکه از راه دور
  • کنترل دستی کلید ها جهت تست و تعمیر
  • پیشتیبانی از پروتکل های ارتباطیDNP3.0, DNP3.0 over TCP/IP, Mode bus, Mode bus ASCII GPRS & SMS via GSM Network، Ethernet، CAN bus، TCP/IP، SCADA System
  • مبنع تغذیه هوشمند مجهز به تست و تشخیص خطای خودکار
  • جعبه منطبق بر استاندارد IP65
  • نرم افزار آسان و کاربر پسند تحت ویندوز و وب
  • طراحی سفارشی بر طبق درخواست



سری RTU-K100



با نصب RTU-K100 امکان کنترل، پایش، اندازه گیری پارامتر ها و ادوات شبکه محقق می شود. توجه شود که هر گونه ویژگی خاص با اضافه کردن کارت مورد نظر به سیستم بدون تغییر در طراحی به آسانی امکان پذیر می باشد.



سیگنال های پیش فرض که اندازه گیری، نمایش و از طریق SMS فرستاده می شوند

  • میزان نا متعادلی جریان و ولتاژ بار
  • وضعیت باتری و شارژر
  • تخمین عمر باتری زمانی که خط قطع است
  • میزان رطوبت و دمای داخل RTU
  • ولتاژ و جریان بار برای هر فاز
  • ولتاژ منبع برای هر فاز
  • سنکرون چک برای هر فاز
  • ضریب توان
  • جریان زمین
  • [8]THD برای هر فاز
  • خطای زمین
  • خطای اتصال کوتاه برای هر فاز



سیگنال های اخطار دهنده RTU و کلید ( هم در نرم افزار هم روی نمایشگر RTU )

  • وضعیت باز یا بسته بودن کلید
  • پایین بودن فشار گاز SF6
  • وضعیت باتری و شارژر
  • وضعیت باز یا بسته بودن درب RTU
  • خطای پایین آمدن ولتاژ برای منبع و بار
  • خطای زمین و اتصال کوتاه برای هر فاز
  • غیر سنکرون بودن فاز ها

مشخصات و ویژگی های جعبه RTU-K100



این جعبه از یک نوع پلی استر تقویت شده (GRP) ساخت شده است که همزمان با داشتن ویژگی مقاوم بودن در برابر ضربه و خوردگی بسیار سبک و همچنین سوراخ کاری و نصب جعبه بسیار آسان است.

  • مقاوم در مقابل شرایط آب و هوایی
  • مقاوم در مقابل گرما ( 50- تا 200 درجه سانتیگراد)
  • مقاوم در مقابل مواد شیمیایی مخصوصاً محیط های اسیدی
  • عایق الکتریسته
  • دارای استاندار IP65
  • مقاوم در مقابل ضربه : V0 بر طبق استاندارد UL94
  • رنگ : استخوانی به صورت پیش فرض
  • دارای براکت برای نصب آسان
  • ابعاد: 320 520   میلیمتر

مشخصات و ویژگی های سخت افزار RTU-K100



  • کنترلر اصلی : FATEK PLC-FBS-20MA

       16 عدد ورودی دیجیتال VDC 24

       16 خروجی دیجیتال

      یک درگاه سریال RS232 یا  USB ( قابلیت ارتقاء به 3 درگاه )

       12 عدد ورودی آنالوگ

      ارتقاء تعداد کارت آنالوگ (6 ورودی دیفرانسیلی)

       مدم GSM (GPRS, SMS



         مدیریت منبع تغذیه

       تثبیت کننده ولتاژ باطری

      ولتاژ تغذیه خارجی   220 ولت

       شارژ باتری 24 ولت

       منبع تغذیه مجهز به UPS

      عمر باتری : 10 سال

       تعداد باز و بسته کردن کلید تنها با باطری : 300 بار ( باز و بسته )

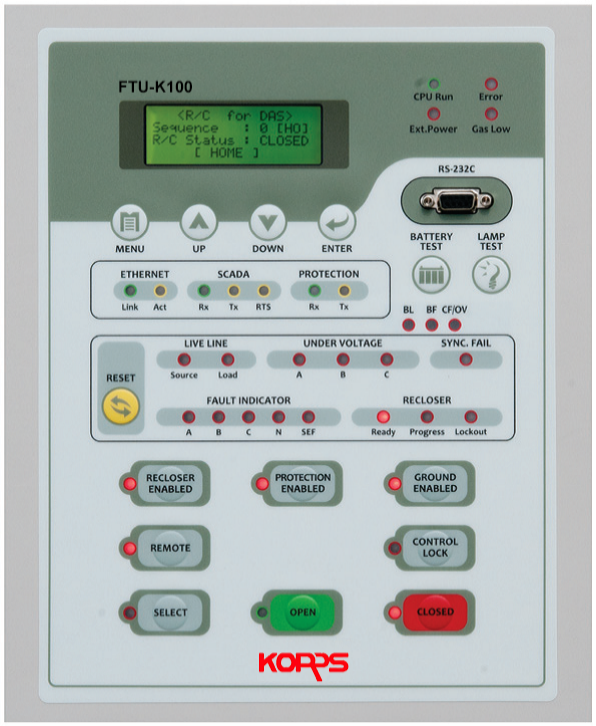

  •         رابط کاربر (HMI)

       پردازنده :ATXMEGA128A1 ( 32 MHZ )

    نمایشگر تک رنگ با چراغ پشت زمینه : 64 128

       دکمه، ال ای دی و چراغ درب

       در گاه سریال (RS-232, RS-485, USB)



[1] Reliability

[2] Availability

[3] Safety

[4] Maintainability

[5] Testability

[6] Remote network controlling and monitoring

[7] SCADA Control Center



[8] Total Harmonic Distortion
